Die bewegungsgesteuerten Drehtische von Weizhong wurden für automatisierte Rotationsanwendungen entwickelt, die eine gleichbleibende Positionierungsgenauigkeit erfordern. Diese Plattformen unterstützen programmierbare Bewegungsmuster und lassen sich in bestehende industrielle Steuerungssysteme integrieren, wodurch sie für den Einsatz in Produktionslinien, Forschungslabors und Fahrzeugtesteinrichtungen geeignet sind.
Ausgestattet mit der Technologie des variablen Frequenzantriebs (VFD) bieten diese Plattenspieler einstellbare Geschwindigkeitseinstellungen und eine präzise Richtungssteuerung. Die Systeme unterstützen die vollständige SPS- und PC-Integration und ermöglichen so eine nahtlose Synchronisierung mit Fabrikautomatisierungsabläufen und Forschungsgeräten. Mit einer Positionierungsgenauigkeit von ±0,2 Grad bieten sie das Maß an Kontrolle, das für empfindliche Kalibrierungs- und Testverfahren erforderlich ist.
Integrierte Steuerungssysteme ermöglichen exakte Winkeleinstellungen und unterstützen Aufgaben, die eine feine Rotationssteuerung erfordern. Die Drehtische bieten eine kontrollierte Positionierung von 0 bis 360 Grad und eine unbegrenzte kontinuierliche Rotationsfähigkeit und sind sowohl für Operationen mit festem Winkel als auch für kontinuierliche Prozessanforderungen geeignet.
Benutzer können über die digitale Schnittstelle benutzerdefinierte Rotationssequenzen speichern und Geschwindigkeitseinstellungen anpassen. Die Steuerboxen unterstützen erweiterte Kommunikationsprotokolle und sind daher mit den meisten industriellen Automatisierungs- und SCADA-Softwareumgebungen kompatibel. Durch diese Programmierbarkeit können sich die Drehtische an unterschiedliche Fahrzeugtypen, Produktgrößen und Prozessanforderungen anpassen.
Diese aus hochbelastbaren Komponenten gefertigten Plattenspieler sind für den Dauerbetrieb in gewerblichen und industriellen Umgebungen konzipiert. Das Antriebssystem nutzt die patentierte Pin-Gear-Technologie von Weizhong, die eine gleichmäßige Bewegung mit geringem Jitter ermöglicht. Alle Motoren und Getriebe stammen von der deutschen NORD und verfügen über CE- und UL-Zertifizierungen.
Parameter |
Wert |
|---|---|
Positionierungsgenauigkeit |
±0,2 Grad |
Geschwindigkeitsbereich |
0,1–2,0 U/min (variable Frequenzsteuerung) |
Steuerwinkelbereich |
0-360 Grad |
Drehbarer Winkelbereich |
Unbegrenzt |
Verfügbare Durchmesser |
4,0 m, 4,5 m, 5,0 m, 5,5 m, 6,0 m |
Höhe (ohne Oberteil) |
305mm |
Tragfähigkeit |
4.000-8.000 kg |
Motorleistung |
0,75 kW / 1,1 kW |
Strom erforderlich |
AC220V / AC110V / AC380V |
Antriebssystem |
Weizhong-Patent-Pin-Gear-Antrieb |
Steuerungsoptionen |
SPS / PC-Bewegungssteuerung / Stopppositionssteuerung / Remote-System |
Fernbedienung |
Schweden Tele-Radio-Fernsteuerungssystem |
Stahlbeschichtung |
Rostbeständige Farbe und Grundierung / Feuerverzinkt |
Optionen für die Oberseite |
18 mm dickes Sperrholz / 4 mm dickes kariertes Stahlblech / 6 mm dicke karierte Aluminiumlegierung |
Diese bewegungsgesteuerten Drehtische eignen sich für zahlreiche industrielle Anwendungen. Im Automobilbau erleichtern sie die Montage und Inspektion von Fahrzeugen, indem sie einen kontrollierten Zugang zu allen Seiten des Fahrzeugs ermöglichen. In Automobilprüfeinrichtungen ermöglichen sie eine präzise Positionierung für die Sensorkalibrierung, die Vorbereitung von Crashtests und die aerodynamische Analyse.

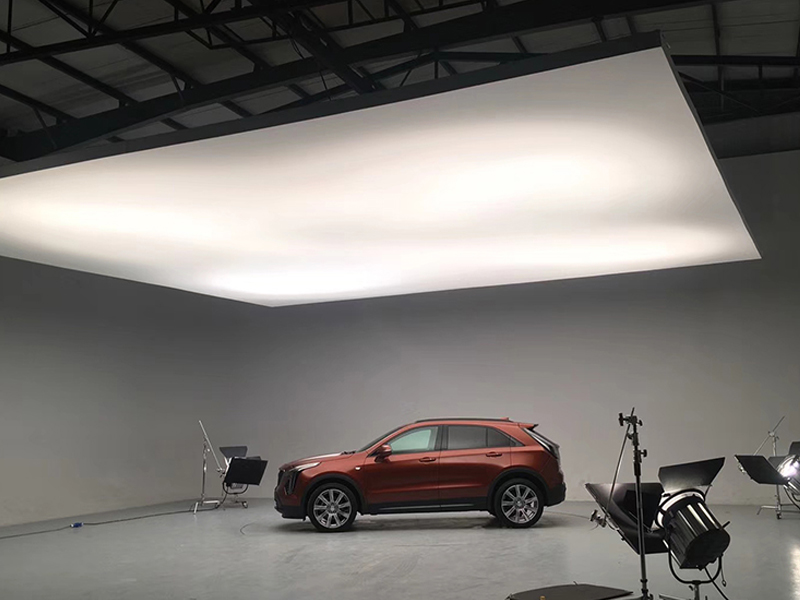

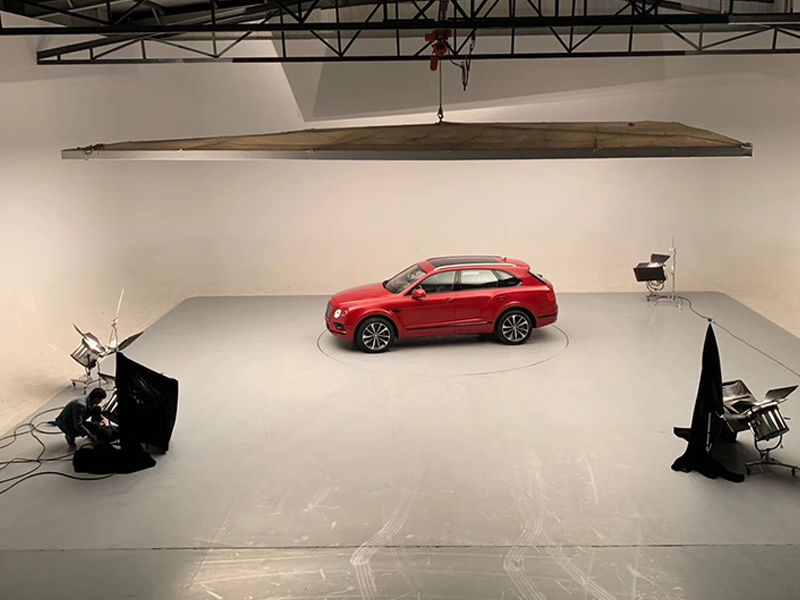

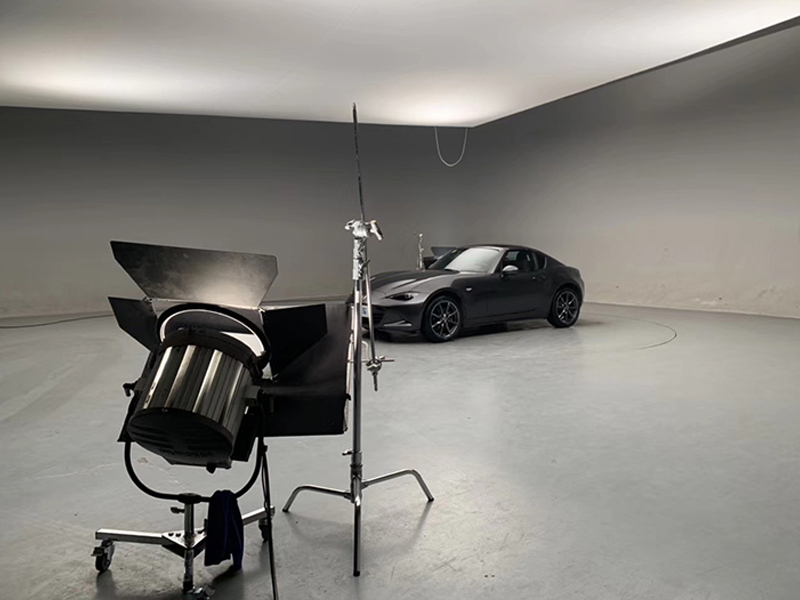

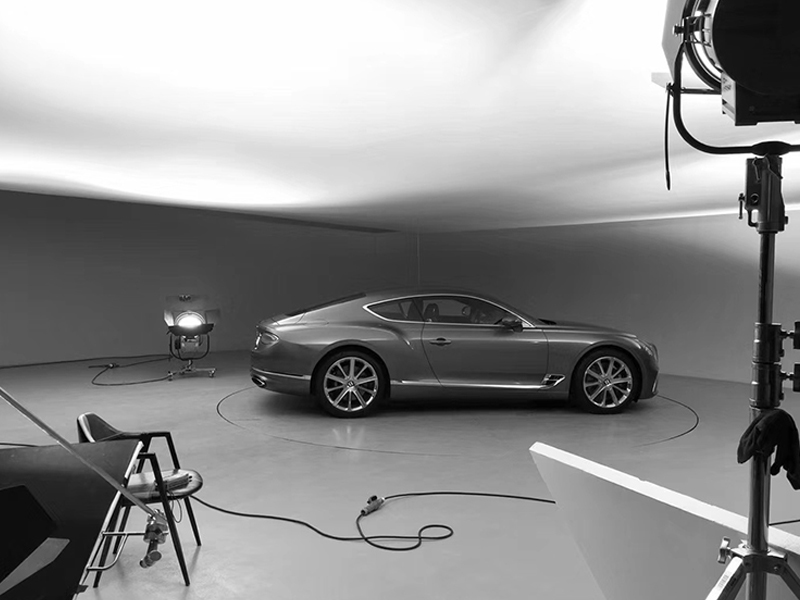

In Forschungslaboren unterstützen die Drehtische Experimente, bei denen eine kontrollierte Rotationsbewegung von Geräten oder Probanden erforderlich ist. Sie werden auch in Ausstellungsumgebungen für automatisierte Fahrzeugpräsentationen eingesetzt, wo programmierbare Rotationssequenzen die Besuchereinbindung steigern und gleichzeitig den manuellen Arbeitsaufwand reduzieren.
Die Rotationsgeschwindigkeit reicht von 0,1 bis 2,0 U/min und ist über eine variable Frequenzsteuerung einstellbar.
Ja. Die Steuerboxen unterstützen erweiterte Kommunikationsprotokolle und sind daher mit den meisten industriellen Automatisierungs- und SCADA-Softwareumgebungen kompatibel.
Ja. Der Plattenspieler ist mit robusten deutschen NORD-Motoren und dem patentierten Stiftgetriebesystem ausgestattet und für den Langzeitbetrieb in Produktions- und Testumgebungen ausgelegt.
Zu den Standardoptionen für die Oberfläche gehören Sperrholz, karierter Stahl und eine Aluminiumlegierung. Für spezielle Sensoren oder Laborgeräte können kundenspezifische Montagepunkte hinzugefügt werden.
Weizhong bietet umfassenden technischen Support und Schulungen für Installation, Betrieb und Wartung der Plattenspielersysteme.
Mit über 20 Jahren Erfahrung im Bereich Präzisionsdrehmaschinen liefert Weizhong Bewegungssteuerungslösungen, die den kommerziellen Beschaffungsbedarf globaler Branchen unterstützen. Unsere Plattenspieler sind darauf ausgelegt, Geschäftsabläufe zu rationalisieren, manuelle Eingriffe zu reduzieren und eine konstante Leistung in anspruchsvollen Industrieumgebungen zu bieten.
