I giradischi con antenna ad alta precisione di Weizhong offrono una rotazione ultra stabile e silenziosa per test RF critici, calibrazione satellitare e misurazioni di compatibilità elettromagnetica. Alimentate dal nostro sistema brevettato di azionamento con ingranaggio a perno a slittamento zero, queste piattaforme eliminano il jitter e lo slittamento che compromettono l'integrità dei dati, rendendole la scelta affidabile per laboratori aerospaziali, centri di ricerca e sviluppo nelle telecomunicazioni e strutture di difesa in tutto il mondo. Con componenti principali di progettazione tedesca e sistemi di controllo svedesi, le nostre piattaforme girevoli forniscono la precisione di rotazione chirurgica necessaria per acquisire modelli di segnale affidabili e accelerare i cicli di sviluppo del prodotto.
A differenza delle trasmissioni ad attrito o a cinghia che si basano sulla tensione superficiale, il sistema Weizhong Pin-Gear fornisce un impegno meccanico diretto e positivo tra il meccanismo di azionamento e la piattaforma rotante. Ciò elimina errori di micro-slittamento fino a ±0,01° e riduce il jitter rotazionale al di sotto di 0,001°/s, garantendo misurazioni coerenti grado per grado essenziali per l'analisi RF ad alta frequenza. I componenti del perno e dell'ingranaggio lavorati con precisione sono trattati termicamente per una durata eccezionale, mantenendo la precisione calibrata in fabbrica anche dopo migliaia di ore di funzionamento continuo. Test indipendenti di terze parti hanno verificato che la nostra trasmissione a perno migliora l'affidabilità dei dati di test di oltre il 35% rispetto ai sistemi di giradischi convenzionali.

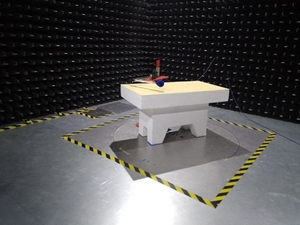

Le camere anecoiche sono ambienti progettati con precisione progettati per eliminare le interferenze elettromagnetiche esterne. L'integrazione di grandi apparecchiature rotanti in questi spazi spesso richiede costose modifiche strutturali che possono compromettere le prestazioni della camera. Le piattaforme girevoli per test di antenne di Weizhong sono progettate specificatamente da zero per ridurre al minimo la complessità di installazione e preservare l'integrità del vostro ambiente di test.
I nostri giradischi presentano un'altezza di base di 305 mm leader del settore: il profilo più basso disponibile per le piattaforme di test di antenne di livello industriale. Questo rivoluzionario design a basso profilo elimina la necessità di piattaforme rialzate o modifiche estese al pavimento della camera, riducendo i tempi di installazione fino al 70% e risparmiando decine di migliaia di dollari in costi di costruzione. La costruzione modulare consente un facile trasporto e assemblaggio, anche in camere con accesso limitato o porte strette.
La superficie superiore di un giradischi può avere un impatto significativo sui risultati dei test riflettendo segnali elettromagnetici indesiderati. Weizhong offre tre materiali per superfici anti-interferenza per soddisfare diversi requisiti di test: compensato per test generici, acciaio quadrettato per applicazioni con carichi pesanti e lega di alluminio per test ad alta frequenza in cui la riflessione del segnale deve essere ridotta al minimo. Tutte le superfici sono trattate appositamente per ridurre la riflessione elettromagnetica e garantire misurazioni accurate del diagramma di radiazione.
I nostri giradischi offrono un intervallo di velocità di 0,2-1,0 giri/min con controllo variabile ad alta precisione, che consente di regolare i parametri di rotazione per adattarsi a diversi scenari di test, dalla scansione lenta per una mappatura dettagliata del modello di radiazione ai rapidi cambiamenti di orientamento per valutazioni rapide delle prestazioni. Il controllo integrato della precisione della posizione di arresto garantisce che la piattaforma girevole ritorni ogni volta esattamente nella stessa posizione, consentendo risultati dei test completamente ripetibili.
I componenti meccanici bilanciati con precisione e un telaio rigido in acciaio riducono al minimo le interferenze armoniche inferiori a -60 dB, garantendo risultati ultra stabili anche per i test più sensibili delle antenne a onde millimetriche. Ciò elimina la necessità di filtrare i dati post-test, dispendiosi in termini di tempo, e riduce i tempi complessivi del ciclo di test fino al 40%, consentendoti di immettere i prodotti sul mercato più rapidamente.
Diamo priorità alla protezione dei vostri preziosi prototipi di antenne e apparecchiature di test. I nostri giradischi sono dotati di funzioni di arresto di emergenza, protezione da sovraccarico e superfici antiscivolo per prevenire incidenti durante il funzionamento. Tutti i sistemi di sicurezza sono progettati per soddisfare gli standard internazionali e possono essere perfettamente integrati con l'infrastruttura di sicurezza della camera esistente.
Parametro |
Valore di precisione |
||||
|---|---|---|---|---|---|
Diametro |
4,0 m |
4,5 m |
5,0 m |
5,5 m |
6,0 m |
Altezza (Base) |
305 mm (profilo basso per integrazione camera) |
||||
Gamma di velocità |
0,2-1,0 giri/min (controllo variabile ad alta precisione) |
||||
Capacità di carico |
4.000 kg-8.000 kg (grado industriale) |
||||
Unità di azionamento |
Sistema di azionamento a perno brevettato Weizhong |
||||
Sistema motorio |
Motore e cambio NORD tedesco (certificato CE/UL) |
||||
Potenza richiesta |
CA 110 V/220 V/380 V (compatibile con lo standard globale) |
||||
Superficie superiore |
Compensato/Acciaio a quadretti/Lega di alluminio (disponibili opzioni anti-interferenza) |
||||
Controllo aggiuntivo |
Controllo del movimento basato su PC/Controllo della precisione della posizione di arresto |
||||
Tutte le specifiche possono essere completamente personalizzate per soddisfare i vostri specifici requisiti di test. Contatta il nostro team di ingegneri per discutere di dimensioni personalizzate, capacità di carico e integrazioni del sistema di controllo.
Nel settore delle telecomunicazioni, i nostri giradischi vengono utilizzati per testare antenne di stazioni base 5G e 6G, terminali di comunicazione satellitare e dispositivi wireless. Il preciso controllo rotazionale consente agli ingegneri di misurare il guadagno dell'antenna, il diagramma di radiazione e le caratteristiche di polarizzazione con eccezionale precisione, garantendo una copertura affidabile del segnale e prestazioni di rete ottimali.
Le organizzazioni aerospaziali e della difesa si affidano alle nostre piattaforme girevoli per la calibrazione radar, i test sui sistemi di guida missilistica e l'allineamento delle antenne satellitari. La piattaforma ultrastabile e il funzionamento a basse vibrazioni li rendono ideali per testare apparecchiature militari sensibili dove anche il più piccolo errore di misurazione può avere gravi conseguenze.
Istituzioni accademiche e laboratori di ricerca indipendenti utilizzano i nostri giradischi per la ricerca elettromagnetica fondamentale, l'ottimizzazione della progettazione di antenne e lo sviluppo di nuove tecnologie. I controlli personalizzabili di velocità e angolo consentono ai ricercatori di condurre un'ampia gamma di esperimenti e raccogliere dati di alta qualità per la pubblicazione e l'innovazione.
Con oltre 15 anni di esperienza nella progettazione e produzione di macchinari rotanti ad alta precisione, Weizhong si è guadagnata una reputazione nella fornitura di soluzioni affidabili e ad alte prestazioni a clienti industriali in tutto il mondo. Quando scegli Weizhong, beneficerai di:
Tecnologia comprovata: il nostro sistema brevettato di trasmissione a perno è stato testato e convalidato dalle principali organizzazioni aerospaziali e di telecomunicazioni, offrendo precisione costante e durata a lungo termine.
Supporto tecnico globale: forniamo supporto tecnico completo ai clienti in Europa, Nord America e Sud-Est asiatico, inclusi manuali digitali, risoluzione dei problemi remota 7×24 e servizi di installazione e formazione in loco.
Garanzia di qualità: tutti i nostri giradischi sono prodotti in strutture certificate ISO 9001 utilizzando componenti tedeschi e svedesi di alta qualità, garantendo prestazioni affidabili e requisiti minimi di manutenzione.
Capacità di personalizzazione: Offriamo servizi di personalizzazione completi per soddisfare i vostri requisiti di test specifici, tra cui dimensioni personalizzate, capacità di carico, sistemi di controllo e materiali di superficie.
Le nostre piattaforme girevoli sono ampiamente utilizzate nei settori delle telecomunicazioni, aerospaziale e della difesa per misurazioni di schemi di antenne, test di compatibilità elettromagnetica (EMC) e calibrazione radar. Sono utilizzati anche da istituzioni accademiche e laboratori di ricerca per la ricerca elettromagnetica fondamentale.
A differenza delle trasmissioni a frizione o a cinghia, il sistema Weizhong Pin-Gear fornisce un impegno diretto e positivo. Ciò elimina il micro-slittamento e il jitter, consentendo misurazioni coerenti grado per grado essenziali per l'analisi RF. Test indipendenti hanno dimostrato che la nostra trasmissione a perno migliora l'affidabilità dei dati di test di oltre il 35% rispetto ai sistemi convenzionali.
SÌ. Con un'altezza a basso profilo di 305 mm e un design modulare, i nostri giradischi possono essere facilmente installati nelle camere anecoiche schermate esistenti senza modifiche estese. Offriamo anche materiali di superficie personalizzabili per ridurre al minimo la riflessione del segnale e preservare le prestazioni della camera.
Assolutamente. Serviamo clienti globali in Europa, Nord America e Sud-Est asiatico. Forniamo manuali digitali completi, guida tecnica remota 7×24 e componenti affidabili di progettazione tedesca di facile manutenzione in tutto il mondo. Offriamo anche servizi di installazione e formazione in loco su richiesta.
I nostri giradischi con antenna standard hanno una capacità di carico che va da 4.000 kg a 8.000 kg. Possiamo anche progettare e produrre piattaforme girevoli personalizzate con capacità di carico più elevate per soddisfare i vostri requisiti di test specifici.
